Profil de sol TL-6021 - habitation privée et ERP

Description technique

Le profil de sol Modèle 6021 peut être installé en habitation privée ou en ERP ( établissement recevant du public).
Le profil de sol fait l'objet d'un avis technique n° 2/15-1674-V2 émis par le CSTB.

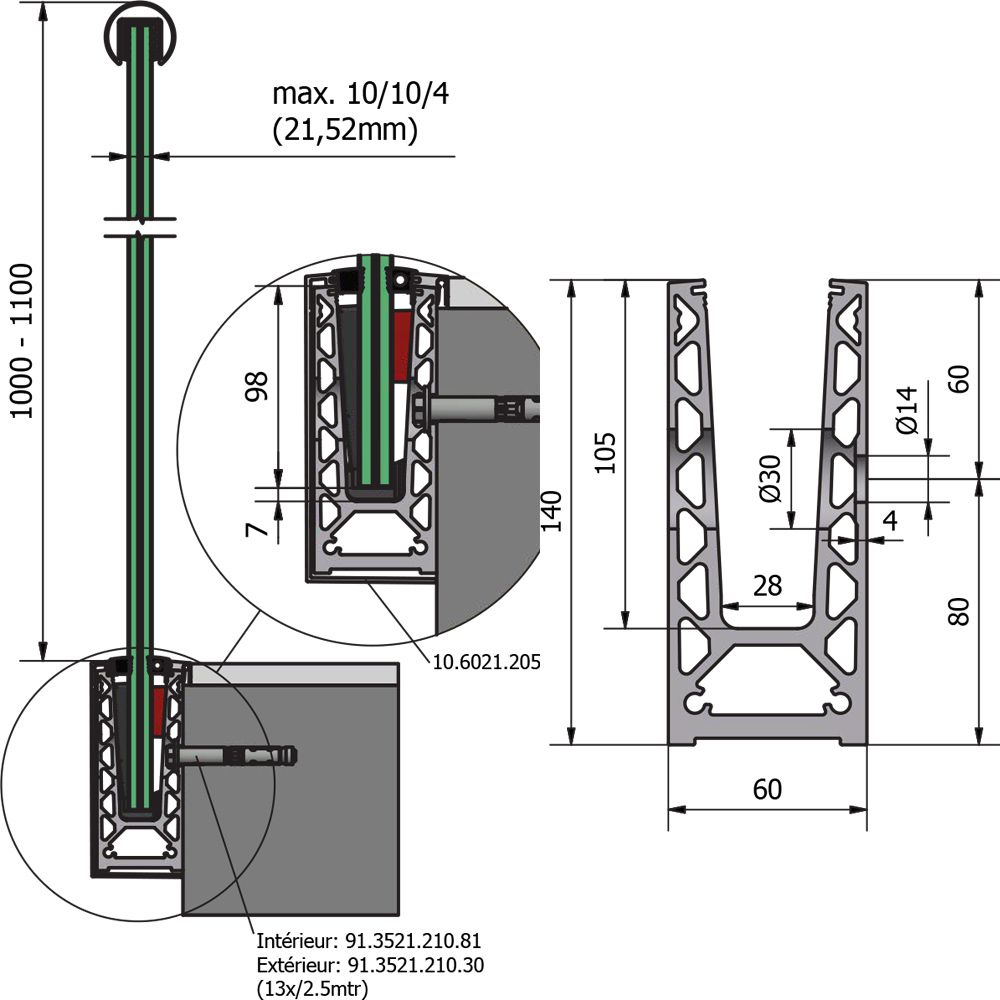

Type de montage : montage latéral

Lieu d'installation : intérieur et extérieur

Le profil de sol:

Matière : alliage aluminium EN AW6063 T6
Finition:
- anodisé naturel 25µm
- Sur demande : brut, aspect inox brossé, couleur RAL
Longueur: 2500 ou 5000 mm
Espace maximal entre profil :10 mm

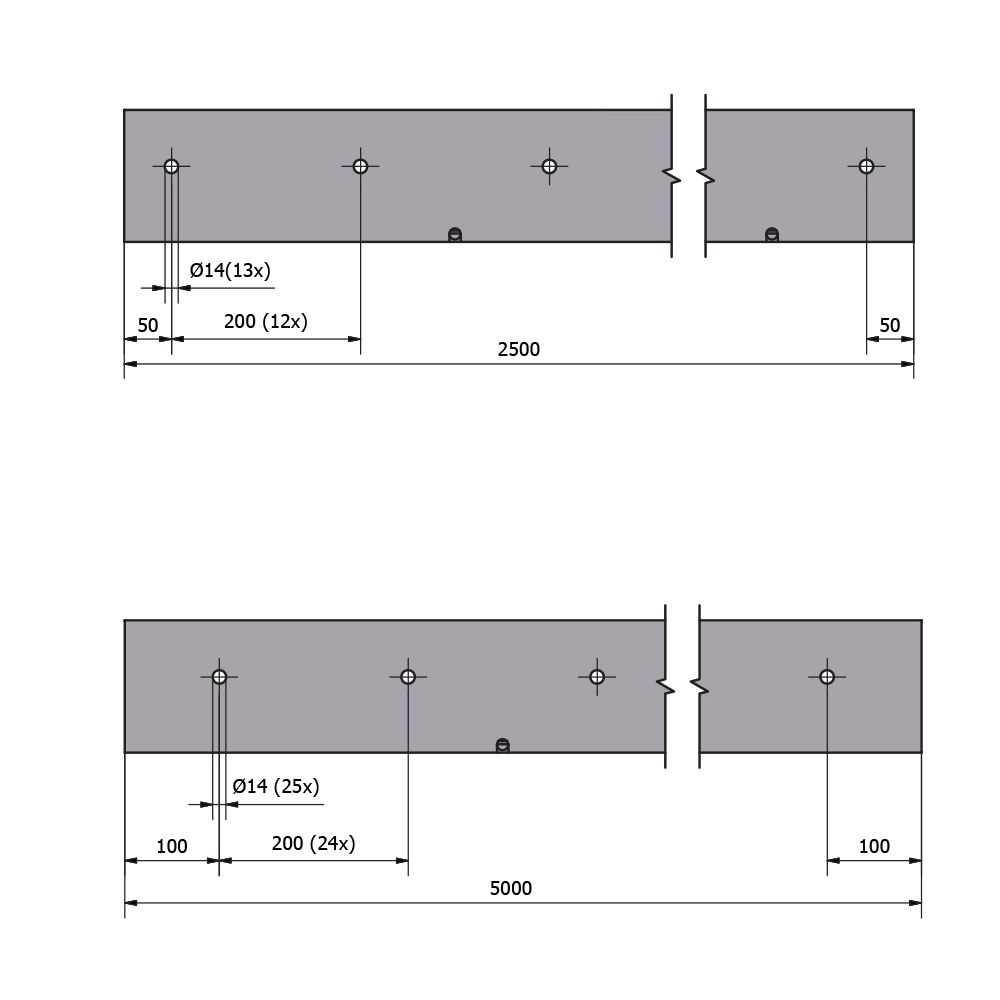

La fixation :

L'entraxe des trous de fixation est de 200 mm
- Pour une installation en habitation privée, l'entraxe de fixation est de 400 mm
- Pour une installation en ERP, l'entraxe de fixation est de 200 mm
La fixation est assurée des goujons d'ancrage FH II 12/10

Le verre :

Type de verre : verre feuilleté trempé HST
Façonnage type JPP
Epaisseur du verre :88.2 (16.76 mm) à 10-10-4 (21.52 mm)
--> 10-10.4 (21.52 mm) sous avis technique.
Hauteur minimale du verre : 1100 mm
Hauteur maximale du verre : 1400 mm
Longueur maximale du verre : 2500 mm
Espace minimal entre les verres : 6 mm
Espace maximal entre les verres : 50 mm
